高效直線振動篩
概述
高效直線振動篩是一種新型高效的通用篩分設備，高效直線振動篩的篩箱運動軌跡近似為直線。高效直線振動篩的篩機結構簡單，篩分能力大且能耗少、維修簡便。
特點
高效直線振動篩的篩面有金屬編織網、棒條、鑄造、焊接、沖孔等多種形式，篩面既有單層結構也可多層布置，可滿足不同篩分作業要求。高效直線振動篩運動軌跡為直線，采用雙振動電機自同步拖動，是一種通用篩分設備，高效直線振動篩分單層和雙層；篩箱分敞開型和封閉型；篩網分為鋼絲編織篩網、焊接篩網、調縫篩板、初梳齒篩板和其他特殊材料篩板。可根據所篩物料不同選用篩網。
參數
|

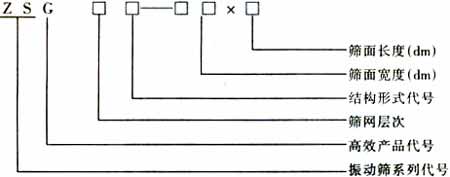

ZSG-10×20
|
ZSG-10×30
|
ZSG-15×30
|
ZSG-15×40
|
ZSG-15×50
|
ZSG-20×50
|
ZSG-20×60
|
ZSG-20×70
|
ZSG-20×80
|
|||
|
篩分能力（t/h）
|
10-200
|
15-250
|
20-350
|
25-400
|
30-500
|
50-500
|
60-600
|
65-600
|
65-600
|
|||
|
給料料度（mm）
|
≤250
|
≤350
|
≤400
|
≤400
|
≤400
|
≤400
|
≤400
|
≤400
|
≤400
|
|||
|
篩分面積（m2）
|
2
|
3
|
4.5
|
6
|
7.5
|
10
|
12
|
14
|
16
|
|||
|
篩孔尺寸（mm）
|
3-50
|
3-150
|
3-200
|
3-200
|
3-200
|
3-200
|
3-200
|
3-200
|
3-200
|
|||
|
振動頻率r/min
|
960
|
960
|
960
|
960
|
960
|
960
|
720
|
720
|
720
|
|||
|
雙振幅（mm）
|
8-12
|
8-12
|
8-12
|
6-10
|
6-10
|
6-10
|
10-15
|
8-12
|
8-12
|
|||
|
電機功率（kw）
|
2.2×2
|
2.2×2
|
3.7×2
|
3.7×2
|
5.5×2
|
5.5×2
|
7.5×2
|
7.5×2
|
7.5×2
|
|||
|
供電電壓（v）
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
380
|
|||
|
總重量
|
單層篩
|
2300
|
3300
|
5100
|
6800
|
8450
|
11100
|
13800
|
17500
|
21820
|
||
|
雙層篩
|
2500
|
3600
|
5500
|
7300
|
9100
|
12000
|
14900
|
19800
|
23400
|
|||
用途
高效直線振動篩廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對較大塊狀物料及中、小顆粒狀物料的分級作業。
